同層排水系統簡說
同層排水是指衛生間內衛生器具排水管（排污橫管和水支管）均不穿越樓板進入他戶。在同樓層內平面施工敷設使得污水及廢棄物的排放達到或超過同類和其他排水方式，順利進入排水總管（主排污立管），一旦發生需要疏通清理的情況，在本層套內就能解決問題的排水方式。簡稱“同層安裝”，也叫同層排水。
同層排水系統優點：
1、產權明晰：衛生間排水管路系統布置在本層（套）業主家中，管道檢修可在本（家中）內進行，不干擾下層住戶。
2、衛生器具的布置不受限制：因為樓板上沒有衛生器具的排水管道預留孔，用戶可自由布置衛生器具的位置，滿足衛生潔具個性化的要求，開發商可提供衛生間多樣化的布置格局，提高了房屋的品位。
3、排水噪音小：排水管布置在樓板上，被回填墊層覆蓋后有較好的隔音效果，從而排水噪音大大減小。
4、滲漏水機率?。盒l(wèi)生間樓板不被衛生器具管道穿越，減小了滲漏水的機率，也能有效地防止病源的傳播。
5、不需要舊式P彎或S彎：由“座便接入器”“多功能地漏”和“多功能順水三通”接入，取代了傳統下排水方式中各個衛生器具設置的P彎或S彎。現在由舊式P彎和S彎產生而其自身無法克服的弊端，我們的同層安裝排水方式可以全部解決。
同層排水系統安裝方式
從墻體結構安裝方式上分為三種不同的方式：
?、俳蛋澹杭床捎眯l(wèi)生間樓板（或局部樓板）下沉的方式②墻排（以管道隱弊安裝系統為主要特征）方式③墊層式。

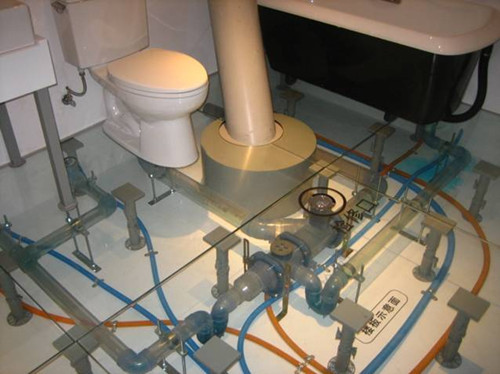

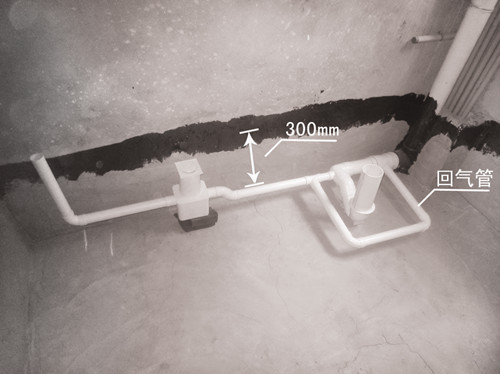

（1）降板：衛生間下沉的排水方式參照《住宅衛生間》01SJ914。具體做法是衛生間的結構樓板下層（局部）300mm作為管道敷設空間。下沉樓板采用現澆砼并做好防水層，按設計標高和坡度沿下層樓板敷設給、排水管道，并用水泥焦渣等輕質材料填實作為墊層，墊層上用水泥砂漿找平后再做防水層和層面。01SJ914圖集指出，采用這種方式時，應該使用一種叫“多功能專利地漏”的管配件?，F(xiàn)有的降板通常是指衛生間的一次防水層面，低于客廳毛坯層面。用數據來區分有：350mm，450mm不等。同層降板為：200mm，同比降板為350mm，450mm等方式凈空高度可提高200mm~300mm，少回填200mm~300mm?；靥盍啃?、密實度有保證，省工省料，土建綜合成本小，堵漏維修方便，衛生間無須吊頂，增加了整體凈空高度，更重要的是減少了樓體的承載負荷。

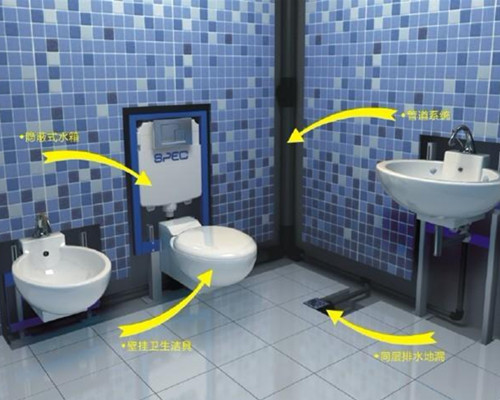

?。?）墻排，由歐洲引入，是指衛生間潔具后方砌一堵假墻，形成的寬度的布置管道的專用空間，排水支管不穿越樓板在假墻內敷設、安裝，在同一樓層內與主管相連接。墻排水方式要求衛生潔具選用懸掛式洗臉盆、后排水式坐便器。該方式達到了衛生、美觀、整潔的要求。目前很多住宅選用了此種排水方式，同層排水主要構成件為：立管、支管、隱蔽式水箱及地漏等。
?。?）墊層式：指墊高衛生間地面的墊層法，這種方式采用的不多，原因是容易產生“內水外溢”。在老房改選中不得已的情況下偶爾采用。新的工程由于其施工難度大，費工費料，影響美觀，增加樓體的承載負荷?，F(xiàn)已不再使用了。

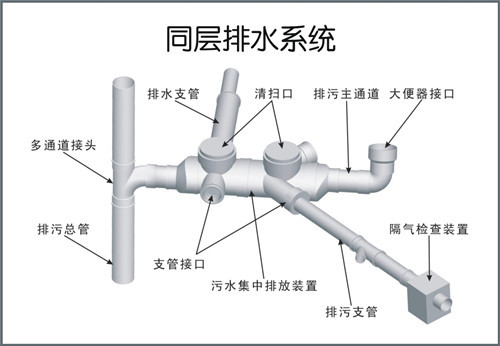

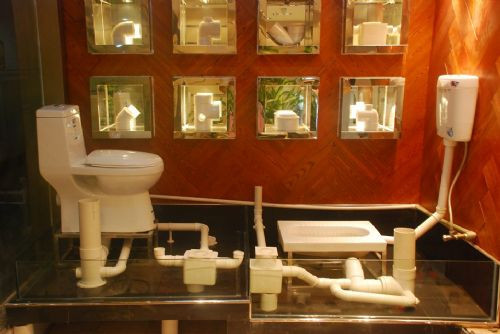

同層排水系統主構成件為：總管、多通道接頭、導向管件、回氣連接管、座便接入器、多功能地漏、漏水處理器等。
