單相電機正反轉接線圖及其工作原理
單相電機的正反轉接線工作原理
單相電機有兩個繞組：主繞組又稱工作繞組或運行繞組，副繞組又稱啟動繞組，有的小負載單相電機這兩個繞組完全一樣，互相可以交換，但多數單相電機（帶較大負載的農用電機）為了增大啟動力矩，副繞組線圈細、匝數多、阻值大；副繞組與主繞組之間有一啟動電容;只要交換兩個繞組中的一個繞組的首尾接線就可反轉,交換電源L/N是無效的。
當兩繞組完全一樣,電機可能是三端子接線，1,3為兩繞組的公共接線端，接交流電源的L， 2/4端子之間聯有啟動電容， 如果交流電源的N端接端子2為正轉，則N改接端子4為反轉；如果是四端子,見圖四接線;
圖3：三端子單相電機[兩繞組相同]
圖四：四端子單相電機[兩繞組相同]
農用單相電機的主/副繞組不一樣，不能采用上面交換主/副繞組的做法，否則，會燒壞電機，一般應有四個端子:1/2為主繞組，3/4為副繞組，正轉見圖五:
圖五
如果要反向轉動，正確的做法是交換一個繞組的首尾接線，主副繞組的區分很簡單，根據阻值就可判斷出。

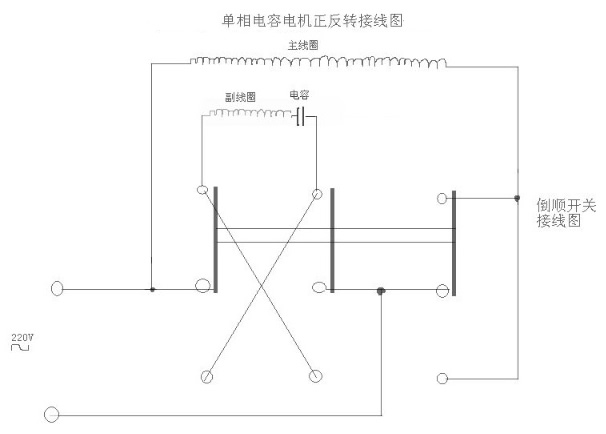

下面是單相電容電機正反轉接線圖
